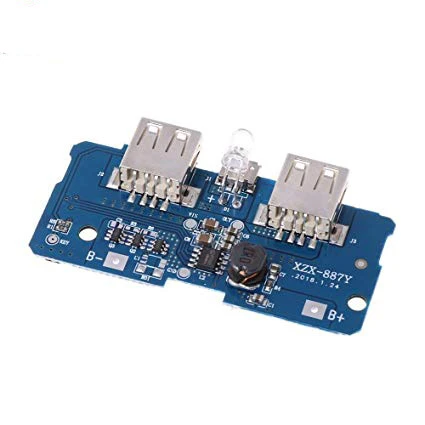

لوحة شاحن باور بنك بمدخلين USB (5V - 2A) هي مكوّن إلكتروني عالي الجودة صُممت لمشاريع Arduino والنماذج الأولية والإلكترونيات التعليمية.

المواصفات:

1. جهد الإدخال: 5 فولت / 1 أمبير

2. منفذ الإدخال: واجهة Micro USB (V8)

3. خرج مزدوج: منفذا USB بجهد 5 فولت / 2 أمبير

4. كفاءة التحويل: 90٪ في المتوسط

5. الأبعاد: العرض 2.6 سم × الطول 6.9 سم

تعمل اللوحة بشكل صحيح مع البطاريات المتصلة على التوازي بجهد بين 3.2 إلى 4.2 فولت، وبحد أقصى سعة 200,000 ملّي أمبير.

🔹 تصميم آمن:

1. تحتوي على حماية من الشحن الزائد، والتفريغ الزائد، وقصر الدائرة، فلا داعي للقلق أثناء الشحن.

2. خرج ذكي: عند اكتمال شحن الجهاز، يتوقف الشحن تلقائيًا لتجنب الشحن الزائد.

3. تحتوي على تصميمات أمان متعددة تضمن استقرار الجهد والتيار دون الإضرار بالجهاز المتصل.

4. نطاق حرارة التشغيل: من -20° إلى +50° مئوية، مع حماية من ارتفاع الحرارة.

🔹 الخصائص:

• تحتوي على مصباح LED قوي (يُشغّل بالضغط المزدوج أو الضغط المطوّل على زر الطاقة).

• عرض مستوى الطاقة: 4 لمبات LED تُظهر مستوى الشحن، وتنطفئ تلقائيًا عند عدم الاستخدام.

🔹 عرض الشحن:

• 0–25%: إضاءة لمبة واحدة.

• 25–50%: الثانية تومض، والأولى ثابتة.

• 50–75%: الثالثة تومض، والأولى والثانية ثابتتان.

• 75–100%: الرابعة تومض، والثلاث الأولى ثابتة.

• عند اكتمال الشحن (100%) تظل الأربع لمبات مضاءة.

🔹 وظائف الحماية:

• حماية من الشحن الزائد، التفريغ الزائد، والتيار الزائد.

• لا تحتاج اللوحة إلى لوحة حماية إضافية، وإذا كانت موجودة يُنصح بإزالتها.

🔹 تعليمات التركيب:

1. B- يُوصل بالطرف السالب للبطارية، وB+ بالطرف الموجب. (عدم عكس الأقطاب لتجنب احتراق اللوحة).

2. اضغط مرتين لتشغيل مصباح LED، ومرتين لإيقافه.

3. بعد تشغيل المصباح، اضغط مرة لتشغيل الإضاءة الثابتة، ثم مرة أخرى لتفعيل وضع SOS، ومرة ثالثة لإيقافه.

4. خرج 2A ليس تيارًا ثابتًا، بل يتغير تلقائيًا حسب الحمل المتصل عبر USB.

5. تحتوي على مقاومة أمان؛ عند التوصيل الخاطئ للبطارية، تحترق المقاومة لحماية الدائرة.

يُعد هذا المكوّن مثاليًا لصنّاع المشاريع (DIY)، والطلاب، ولكل من يعمل على تصميم دوائر إلكترونية مخصصة أو مجموعات تعليمية (STEM).
